Bedre IFC-udveksling mellem Archicad og Revit 2026
Når Archicad møder Revit i et BIM-projekt, er IFC ofte den fælles “sandhed”. Men vi kender alle klassikerne: forskudte modeller, rum der ikke bliver til rum, MEP der bliver til “dum geometri”, og GUID’er der pludselig skifter, så BCF-issues mister forbindelsen. Okay, den sidste er det måske ikke alle der kender, men jo mere man arbejder med IFC-udveksling, jo mere irriterende er de små ting som ikke fungerer.
Graphisoft har derfor lavet “IFC Model Exchange with Archicad” – et gratis Add-In til Autodesk Revit 2026, som specifikt sigter efter at gøre IFC-udveksling mellem Archicad og Revit mere stabil og mere “forudsigelig” uanset hvilken retning man udveksler. Du – eller rettere sagt din Revit-ven kan downloade Add-in’et og manualen til det her (helt gratis) >>
Først: Aftal IFC-version (spoiler: det handler om IFC2x3)
Selvom både Archicad og Revit kan håndtere IFC4, er add-in’et designet til IFC2x3 Coordination View 2.0 – og import/eksport i add-in’et er derfor kun IFC2x3. Årsagen er, at det stadig er den mest benyttede version af IFC, en version som kan langt det meste som brugerne efterspørger, og er den version, der stilles krav til flest steder på tværs af kloden. Det er derfor vigtigt, at vhis man vil benytte dette plugin, skal man aftale mellem projektets aktører, at al IFC-udveksling er med IFC 2.x.3 Coordination View 2.0
Hvad indeholder add-in’et?

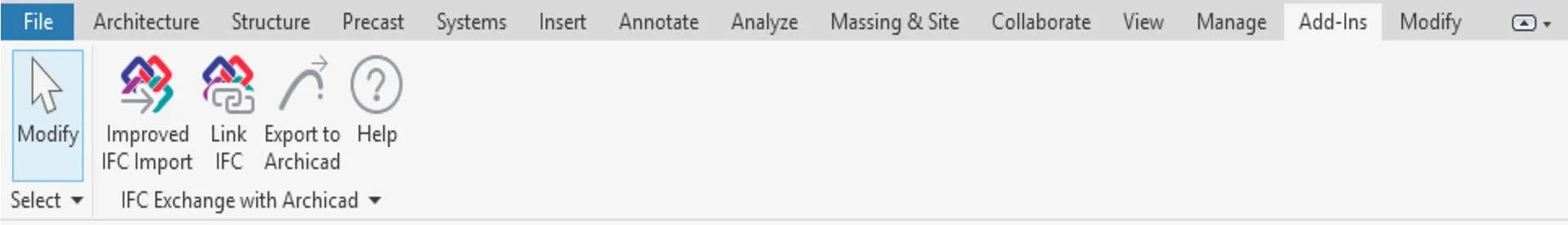

Add-in’et har tre hovedfunktioner i Revit 2026:
Improved IFC Import (når Revit skal importere din IFC-fil fra Archicad)
Link IFC (når Revit skal referere til IFC’en uden at kunne redigere)
Export to Archicad (når Revit skal levere IFC tilbage i en Archicad-venlig form)
Herunder kan du se hvad hvert punkt betyder i praksis.
1. Improved IFC Import: Når Revit læser din Archicad-IFC
Denne del er målrettet arkitektmodeller og udveksling med Archicad, hvor man gerne vil arbejde videre med den importerede model. Her er de vigtigste gevinster:
Koordinater og rotation i forhold til nord: Færre “roteret/forskudt”-overraskelser
Revit kan sætte Project Information ud fra IFC’ens projektdata.
Revit kan korrigere True North ud fra IFC-modellens nordretning.
Der anbefales et fælles ankerpunkt via Survey Point, og både Archicad (fra Archicad 20 og senere) og Revit kan definere Survey Point.
Et pro-tip er, at lave en kort “koordinat-aftale” ved projektstart, hvor parterne definerer Survey Point, nordretning og hvem der “ejer” referencepunktet.
Zoner til Rum: mere brugbare arealdata i Revit
IFC Spaces (Archicad Zoner) konverteres til Revit Rooms, placeret korrekt og dannet ud fra footprint – inkl. indre huller – og Tags vises rigtigt.
Renovering til Phases: Bedre statuslogik på tværs
Archicad Renovation Status mappes til Revit Phasing (baseret på skabelonens første/sidste fase via IFC Options). På denne måde, bliver det lettere at sikre korrekt oversættelse af renoverings-status mellem Archicad og Revit. Der kan dog stadig opstå problemer med f.eks. eksisterende vindueshuller, der blændes, hvilket ikke altid overføres korrekt med IFC.
Små “quality of life”-ting, der faktisk betyder noget
Load-bearing IFC Slabs kan konverteres til Revit Structural-type Floors.
Add-in’et kan ensrette visning ved at sætte Fine + Consistent Colors på views og oprette et standard 3D-view, hvis det mangler.
Der er en valgfri funktion til at importere IFC’ens attributter/properties/klassifikationer som rigtige Revit-parametre i gruppen “IFC Parameters”.
Indstillinger der kan ændre resultatet (og som bør aftales)
Auto-Join kan joine vægge mod vægge/søjler automatisk – slå funktionen fra, hvis Revit-partneren vil have mere kontrol med modellerings-metoden
“Correct lines off axis” kan rette næsten-aksefaste linjer, men kan også ændre geometri – slå fra, hvis I vil bevare originalen 1:1, når der er bevidste små skævheder i modellen.
Importen bruger Revit’s IFC Options. Hvis entity-typer ender som “Generic Model”, kan man justere mapping-regler før import.
2. Link IFC: Når Revit bare skal koordinere mod din model
Hvis Revit-partneren primært skal se og koordinere i forhold til din Archicad-model (ikke “oversætte” den til native Revit-elementer), er Link IFC ofte det mest anvendte, da det er hurtigere, nogle gange giver bedre oversættelse af geometrien, og da man her ikke kommer til at ændre i andre medrådgiveres fag-modeller. Det fungerer stort set som X-ref i AutoCAD, og er optimalt til udveksling mellem forskellige fag-discipliner, hvor man f.eks. udsender nye, opdaterede modeller med et fast interval.
IFC’en indsættes som reference, og kan ikke redigeres i Revit.
Opdaterer du IFC-filen, kan Revit-partneren reloade via Manage Links.
3. Export to Archicad: Når Revit skal levere IFC tilbage (så Archicad får mest muligt ud af den)
Denne kommando er designet til at lave en IFC-leverance fra Revit, som er forbedret til Archicad på følgende måder:
Filformater: .ifc eller .ifczip
Revit kan eksportere både .ifc og .ifczip, og .ifczip har typisk en markant mindre fil-størrelse (ca. 60–80% mindre).
Hvad bliver bedre i exporten?
True North mappes korrekt.
Modul-linjer eksporteres som IFC Grid.
Installationer (MEP) eksporteres med “intelligent data”, så Archicad kan genkende systemer inkl. porte og automatisk finde kollisioner mod arkitektmodellen.
Revit Phasing mappes til Archicad Renovation Status.
Så alle de smarte ting, som Add.in’et giver ved import i Revit, gives tilbage ved eksport til Archicad. – SÅ lækkert …!
Eksportvalg der styrer kvalitet vs. filstørrelse
Du kan vælge fase der eksporteres.
Du kan styre informations-niveau (LOD) for geometrien: højere = mere præcis, men større filer.
Du kan nøjes med at eksportere de elementer som er synlige i View, så Revit-partneren kan lave fag-/delmodeller ved at styre visningen.
Pas på! Hvad kommer så IKKE med, hvis Revit skjuler ting
Midlertidigt hide/isolate eksporteres ikke.
Kategorier sat til “Not Exported” i Revit’s IFC Options eksporteres logisk nok heller ikke.
Den store faldgrube: “Split by Level” kan bryde GUID-/BCF-workflows
Der findes en eksport-option til at splitte objekter, som går på tværs af etage-skel for vægge, søjler og installationer. Men det betyder også, at elementerne bliver splittet til nye dele – og så forsvinder de oprindelige IFC GUIDs (de unikke objekt-ID’er) og nye GUIDs opstår. Konsekvensen er, at workflows der afhænger af GUID-tracking (fx BCF) ikek længere fungerer. Så benyt kun “Split by Level”-funktionen, hvis I bevidst har fravalgt workflows, der kræver ens GUID’er.
Koordinater: Eksportér relativt til Survey Point (anbefalet)
Revit kan eksportere Shared Coordinate System til IFC Site. Hvis alle options er slået til (anbefalet), eksporteres IFC relativt til Survey Point; ellers relativt til Project Base Point. Survey Point findes i Archicad fra version 20, så den mappes automatisk ved Archicad IFC-import.
En tjekliste du kan sende til din Revit-samarbejdspartner
Så her kommer en anbefaling til, hvad du og din Revit-ven skal gøre helt konkret. Listen er lige til at kopiere ind i en kærlig email:
Installer IFC Model Exchange with Archicad i Revit 2026 og hold det opdateret.
Aftal at udveksle i IFC2x3, når I bruger add-in’et.
Ved import af Archicad-IFC: brug Improved IFC Import og basér koordinater på Survey Point + korrekt nord.
Undgå “snap off-axis”, hvis geometrien skal bevares 1:1, og vær varsom med Auto-Join.
Ved eksport til Archicad: brug Export to Archicad, vælg fase + passende LOD, og eksportér til .ifczip hvis filstørrelse er et problem.
Brug ikke “Split by Level”, hvis vi kører BCF eller på anden måde tracker issues på GUID.
IFC fungerer rigtig godt mellem Archicad og Revit, og man kan sagtens udveksle projekter med 100% perfekt geometri og alle de valgte egenskabs-data med IFC 2.x.3 Coordination View 2.0. Det har buidlingSMART Danmark skrevet hele to guides om, som du finder hér >>
GRAPHISOFT arbejder hårdt på at være bedst til IFC-udveksling, men det kræver også, at de andre programmer er gode til IFC-udveksling. Med GRAPHISOFTs IFC-plugin til Revit, automatiseres nogle af de indstillinger, man ellers skal dykke dybt efter i Revit og som kræver super-bruger viden om både IFC og Revit. Det gør dog ikke noget, som man principielt ikke selv ville kunne indstille i Revit. – Og det sætter faktisk fokus på et af det største ulemper ved IFC-samarbejde, at det kræver at brugerne ved hvad de gøre og hvordan de skal håndtere både IFC-filerne og deres BIM-program. “IFC Model Exchange with Archicad” er en god hjælp til at gøre de teknisk svære ting lidt lettere.
