Visualisering i Archicad

De seneste år har der været en massiv udvikling inden for visualiseringer.

Først kom “realtime-rendering” med Twinmotion, Enscape og Lumion, der ved hjælp af spil-teknologi genererer billeder på sekunder og videoer på minutter – næsten udelukkende ved brug af computerens grafikkort. Så kom AI-visualisering, der med en kombination af grov geometri og “prompts” skaber fotorealistiske illustrationer på ingen tid og gør det muligt at afprøve mange forskellige scenarier uden at skulle modellere alle mulighederne først. Et godt eksempel på dette er AI Visualizer, som er indbygget i Archicad og lynhurtigt skaber virkelighedstro visualiseringer af dit BIM-projekt – uanset projektets detaljeringsgrad.

Både for realtime-rendering og AI-visualisering gælder det dog, at det er vanskeligt at styre det endelige resultat. For AI-løsningerne kan det være virkelig svært at styre detaljerne og skabe flere illustrationer af samme projekt fra forskellige vinkler eller projekt-stader. Dette skyldes, at den kunstige intelligens opfinder en ny virkelighed hver gang du sætter den i gang med et nyt billede. Udfordringerne ved realtime-rendering er, at det kan være svært at styre lys og skygger helt præcist, da softwarens hastighed baserer sig på delelementer, som er skabt på forhånd for at kunne kommunikere direkte med computerens grafikkort, der snyder sig til resultatet. Det gør den dog langt hurtigere end alternativet.

Den sidste løsning er Radiosity, den gode gamle metode vi kender fra f.eks. 3ds Max, Cinema4D og Vray. Radiosity er baseret på, at lyset fra projektets forskellige lyskilder stråler ind på geometriens overflader og kastes frem og tilbage mellem fladerne for at skabe et helt realistisk lys og bløde naturtro skygger. Det er også denne metode, som er indbygget i Archicad under navnet Cineware og er baseret på renderings-motoren fra Maxons Cinema4D.

Ulempen ved Radiosity er, at det er en ret langsom metode, der næsten udelukkende benytter computerens hovedprocessor (CPU) fremfor grafikkortet. Fordelen ved Cineware i Archicad er dog, at du kan lave visualiseringerne direkte i dit BIM-program, lægge dem ud på projektets Layouts, hvorefter – hold nu godt fast – Archicad automatisk gen-renderer alle visualiseringerne, hver gang du printer eller laver en PDF af projektet. Det betyder, at du slipper for at manuelt skulle synkronisere projektet til et eksternt visualiserings-program, udføre hver visualisering og gemme dem som JPEGs på computeren for derefter at trække dem ind på Layouts og til sidst printe eller gemme som PDF. – Det sparer tid i det lange løb – især, når nye medarbejdere overtager et projekt og således ikke skal gennem en lang undersøgelses-proces for at identificere, hvor og hvordan visualiseringerne er lavet, og om de skal efterbehandles i f.eks. Photoshop, inden de trækkes tilbage i projektet.

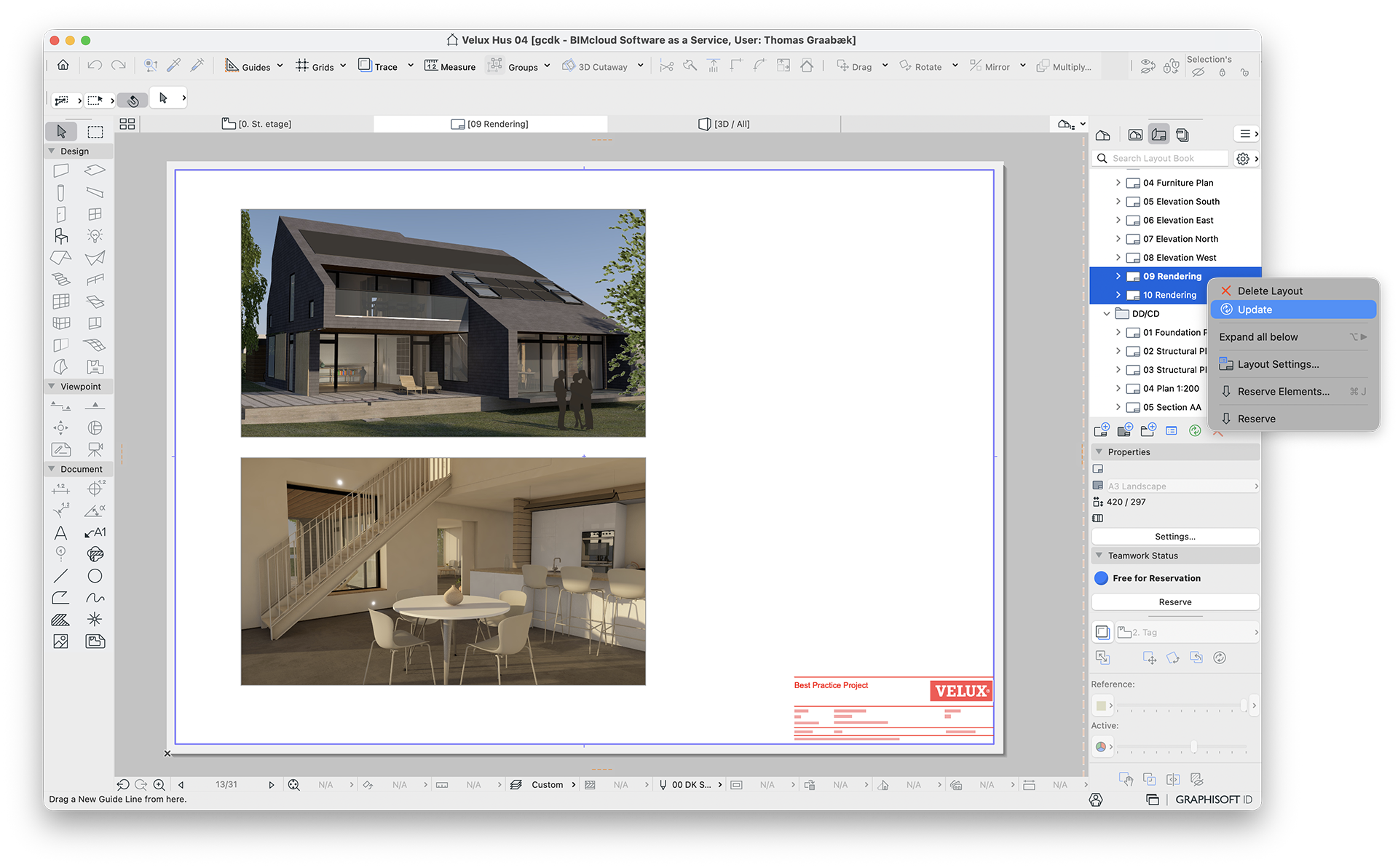

Pro-tip: Hvis du gerne vil undgå, at alle visualiseringerne opdaterer, hver gang du åbner et Layout med visualiseringer, printer eller gemmer PDF’er, så kan du slå det fra fra i billedets Settings, så det kræver, at du manuelt højreklikker på billedet eller Layoutet og vælger “Update”, som det ses her:

VELUX Best Practice

Aktuelt arbejder vi sammen med VELUX på en best practice guide, der gennemgår, hvordan rådgivere bedst muligt skaber et byggeprojekt med moderne digitale værktøjer.

Formålet med projektet – hvis indsigter vi glæder os til dele med jer i den kommende tid – er, at udvikle en hands-on guide som demonstrerer det optimale BIM-baserede projekt-workflow for BIM-baseret bygningsdesign. Udover selve designprocessen gennemgår vi også, hvordan rådgivere lettest muligt kan lave LCA-bregninger, dagslys- og indeklimasimuleringer for at opnå den bedste bygning. Som en del af udviklingsforløbet har vi produceret en række visualiseringer af et byggeprojekt på skitse-niveau.

Visualiseringerne er lavet med Cineware i Archicad og er ikke efterbehandlet andre steder.

Herunder kan du se nogle eksempler på kvaliteten (som dog er blevet nedskaleret til 1.920 x 1.080 px og gemt som JPEG til brug for web).

Ovenstående visualiseringer er lavet af vores studiemedarbejder, som ikke havde forudgående erfaring med Cineware og måtte “lege” sig frem til resultatet. Kvaliteten af renderingerne i Cineware svarer nogenlunde til kvaliteten i 3dsMAX og ligger nok lidt under Vray. Men det er jo altid brugerens kompetencer og erfaringer, der begrænser kvaliteten af det endelige resultat.

De overstående resultater synes jeg på alle måder er godkendte – både i forhold til kvalitet og udtryk – og vil efter min bedste overbevisning være tilstrækkelige til langt de fleste projekter.

Vil I mere, kan andre programmer måske være løsningen? Alternativt er det muligt at efterarbejde i Photoshop, men husk lige at overveje, hvor meget tid du kommer til at bruge på projektet, når der er ændringer, som kræver opdatering af visualiseringerne. – Og det bliver jo så et af de endelige argumenter for BIM: Hvis man kan have alt i én fil, delt mellem flere medarbejdere i “skyen”, så sparer man enorme mængder tid – ikke fordi det tager lang tid lige at gøre ét-eller-andet i et andet program, men fordi man så skal gøre det igen og igen - og ikke mindst samt sætte projektets andre teammedlemmer ind i hvor og hvordan hver ting skal gøres. Med Archicad ligger alt ét sted, fra første skitse til aflevering af “as built”. Dét er virkelig effektivt!
