LCA som en integreret del af dit BIM workflow

De vigtigste beslutninger for et byggeris klimaaftryk bliver ofte truffet længe før den første LCA-beregning udføres. Alt for mange lægger et for stort fokus på materialevalg, og for lille på bygningens geometri, placering og størrelse på vinduesåbninger, hybridventilation, solafskærmning, etc. Netop derfor giver det mening at arbejde med LCA allerede i skitseringsfasen — integreret direkte i BIM-workflowet og løbende bearbejde LCA-beregningen i takt med projektets udvikling. Når bæredygtighed tænkes ind fra starten, bliver LCA ikke blot en dokumentationsøvelse, men et aktivt værktøj til at foretage kvalificerede designbeslutninger gennem hele projekteringen.

VELUX Project Development Guide

Aktuelt arbejder vi sammen med VELUX på Project Development Guide, der gennemgår, hvordan rådgivere bedst muligt designer et mindre byggeprojekt med digitale værktøjer. Formålet med projektet – hvis indsigter vi fortsat glæder os til at dele med jer i den kommende tid – er at udvikle en hands-on guide som demonstrerer det optimale BIM-baserede projekt-workflow for BIM-baseret bygningsdesign.

Projektet beskriver bl.a. skitsering, visualisering, detaljering, modellering af konstruktioner og installationer, optimering af konstruktions-dimensioner og kollisionskontrol. Udover selve designprocessen gennemgår vi også, hvordan rådgivere nemmest muligt kan lave LCA-bregninger, dagslys- og indeklimasimuleringer for at opnå den bedste building performance, samt mulighederne for at samarbejde og formidle byggeprojektet. Læs mere om VELUX Project Development Guide hér »

Som del af arbejdet med VELUX Project Development Guide har vi arbejdet med hvordan beslutninger om materialer, energi og klimaaftryk kan tænkes ind løbende i projektet, og hvordan LCA bliver en integreret del af BIM-processen.

Skitsering

I de tidlige designfaser handler bæredygtigt byggeri i høj grad om at forstå bygningens kontekst. Særligt udnyttelse af sol spiller en central rolle, da de både kan bidrage positivt til bygningens energibalance og skabe udfordringer, hvis de ikke tænkes ind fra starten i forbindelse med orientering på bygning, bygningens geometri, vinduesorientering og udvendig solafskærmning. Det gælder i grove træk om, at trække mest mulig solvarme in i bygningen om vinteren, holde solens varme ude om sommeren, samt ballancere dagslys og naturlig ventilation.

Derudover arbejdede vi tidligt med at skabe overblik over mulige materialevalg og deres indvirkning på projektet. Her er det vigtigt ikke kun at vurdere materialernes æstetiske og konstruktive kvaliteter, men også deres betydning for bygningens termiske ydeevne og samlede klimaaftryk.

Som en del af processen udarbejdede vi et materialediagram, hvor et udvalg af materialer til blandt andet isolering, gulve, tag og vinduer blev rangeret efter forventet klimaaftryk. På baggrund af dette vurderede vi, hvilke materialer der var mest hensigtsmæssige til bygningens forskellige bygningsdele.

Diagrammet var ikke baseret på detaljerede LCA-beregninger, men på vurderinger funderet i erfaring, mavefornemmelse og indledende research. I de tidlige faser handler det nemlig ikke nødvendigvis om at have alle svarene, men om at træffe beslutninger så tidligt som muligt, der peger projektet i den rigtige retning.

De valgte materialer i materiale diagrammet er markeret med grønt. Som det fremgår, er det ikke altid de mest klimavenlige materialer, der er valgt. Det vigtigste er dog, at valgene er truffet bevidst og på et oplyst grundlag. I nogle tilfælde må man acceptere et trade-off mellem forskellige parametre såsom æstetik, holdbarhed, termiske egenskaber, klimaaftryk og pris.

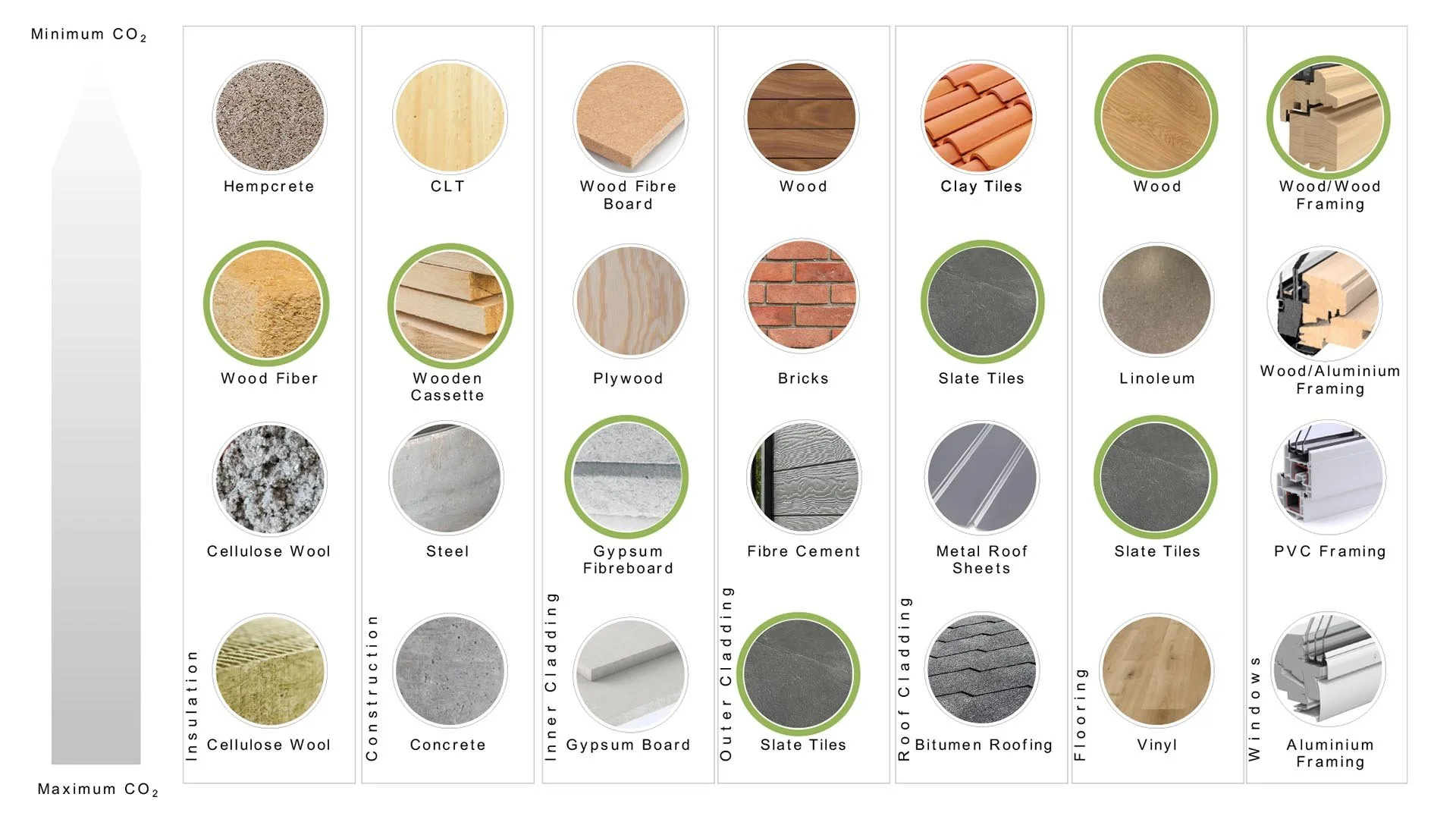

Materiale diagram: De valgte materialer i materiale diagrammet er markeret med grønt. Som det fremgår, er det ikke altid de mest klimavenlige materialer, der er valgt. Det vigtigste er dog, at valgene er truffet bevidst og på et oplyst grundlag. I nogle tilfælde må man acceptere et trade-off mellem forskellige parametre såsom æstetik, holdbarhed, termiske egenskaber, klimaaftryk og pris.

Når den første bygningsmodel er etableret, kan der efterfølgende udføres en skitse-LCA. Formålet er at skabe et tidligt estimat af projektets klimaaftryk, som senere kan optimeres og kvalificeres i takt med, at projektet udvikler sig. Samtidig giver det et vigtigt grundlag for at vurdere projektet i forhold til eventuelle krav eller målsætninger om at holde sig under en bestemt grænseværdi for klimaaftryk (Se: Nye skærpede klimakrav i BR18 træder i kraft i juli 2025).

Hvis den første skitse-LCA er markant over den ønskede grænseværdi, kan det være nødvendigt at tage et skridt tilbage og revurdere nogle af de grundlæggende designvalg — eksempelvis materialevalg, klimaskærmens areal i forhold til etageareal, bygningsgeometri, antal/størrelse/placering af vinduer og døre eller den bærende konstruktion. Hvis projektet derimod kun ligger lidt over målsætningen, vil det ofte være muligt at optimere sig i mål gennem mere præcise materialevalg, produktspecifikke EPD’er eller mindre justeringer i konstruktionerne senere i projekteringen.

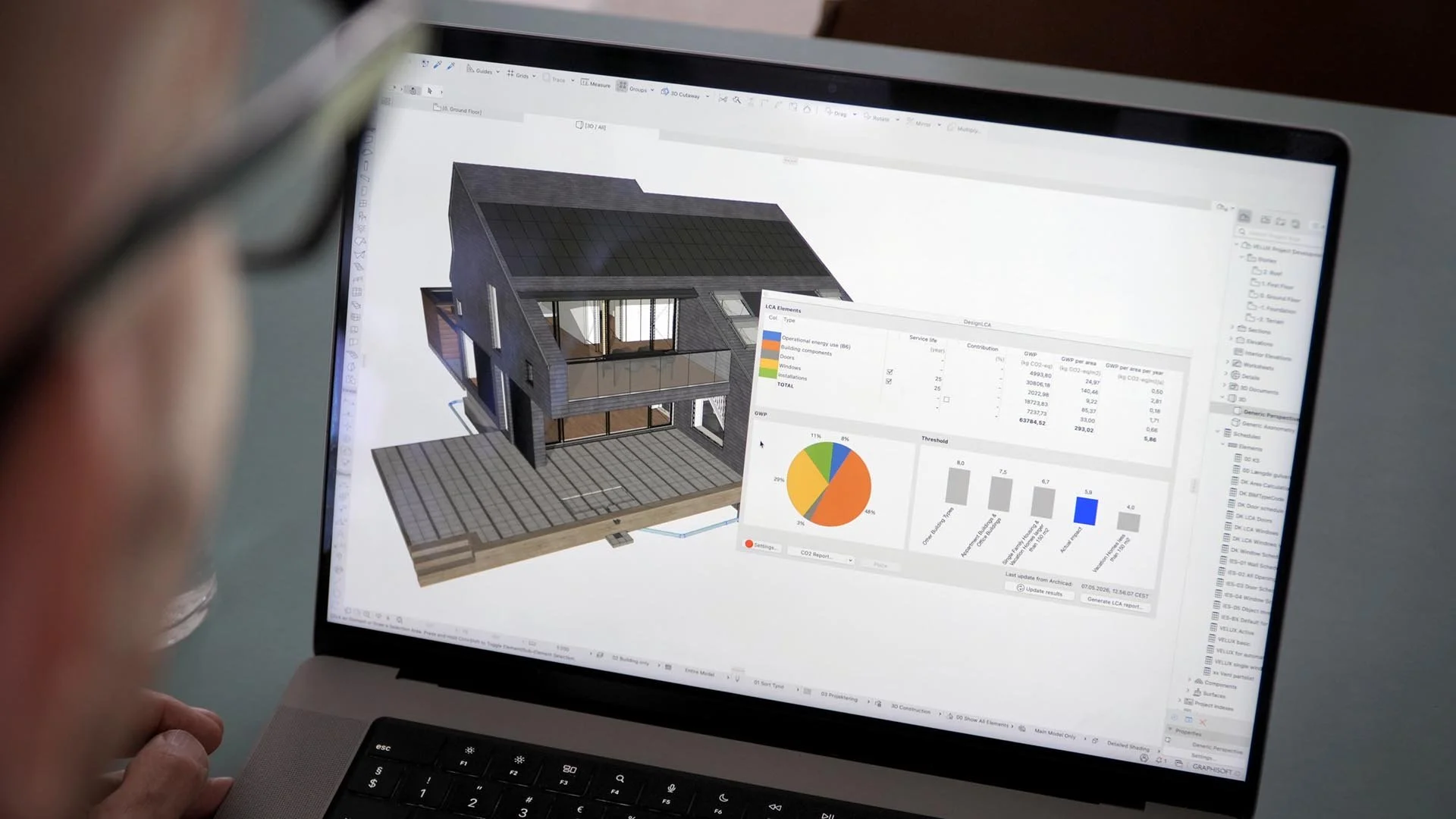

Den tidlige skitse-LCA samt de efterfølgende LCA-beregninger blev udført med DesignLCA. Det er en stor fordel, fordi DesignLCA fungerer direkte inde i Archicad, hvor hele projektets modellering allerede foregår. Beregningerne tager dermed direkte udgangspunkt i de bygningsdele og materialer, der modelleres i projektet, hvilket gør processen både intuitiv og effektiv. Samtidig er det den eneste LCA-beregner, som både kan beregne CO2e fra byggematerialer og energien til bygningens drift.

Det betyder, at ændringer i designet – eksempelvis udskiftning af materialer eller konstruktioner – hurtigt kan vurderes i forhold til deres påvirkning af projektets samlede klimaaftryk. På den måde bliver LCA ikke en separat disciplin, men et aktivt værktøj i den løbende skitsering og projektering.

Til skitse-LCA’en blev der anvendt generisk materialedata fra den danske lokalisering (Template) til Archicad i DesignLCA. Datasættet er baseret på bygningsreglementets generiske materialeliste og giver et solidt udgangspunkt for de tidlige beregninger, hvor specifikke produkter endnu ikke er valgt. I dette projekt blev de tidlige LCA-beregninger også udført med energiberegning direkte i Archicad Energy Evaluation, og bygningens areal blev i første omgang alene anslået ud fra netto-arealet af bygningens rum.

Projektering

Når projektet bevæger sig ind i projekteringsfasen, og særligt den indledende del af projekteringen, hvor modellen og designet konkretiseres, bliver det muligt at gennemføre en ny og mere detaljeret LCA-beregning. Hvor fokus i skitseringsfasen var at undersøge forskellige designstrategier og overordnede materialevalg, rettes opmærksomheden nu mod produktspecifikke materialer og konstruktioner. Den bærende konstruktion modelleres, analyseres og optimeres gennem strukturelle beregninger, mens generiske materialer gradvist erstattes af konkrete produkter med tilhørende EPD'er.

Der er fortsat mulighed for at reducere projektets klimaaftryk gennem materialevalg, men frihedsgraden er mindre end i skitseringsfasen. Ændringerne handler ikke længere om de grundlæggende designprincipper, men i stedet valg mellem produkter og materialer, eksempelvis forskellige typer inderbeklædning, dampspærrer eller isoleringsmaterialer. Mange af disse valg er desuden afhængige af hinanden, hvilket er med til at reducere valgmulighederne. Der kan derfor fortsat udføres løbende LCA-beregninger, som bliver gradvist mere detaljerede og retvisende i takt med, at modellen udvikles. Generiske materialer udskiftes med produktspecifikke alternativer, og flere bygningsdele modelleres med et højere detaljeringsniveau.

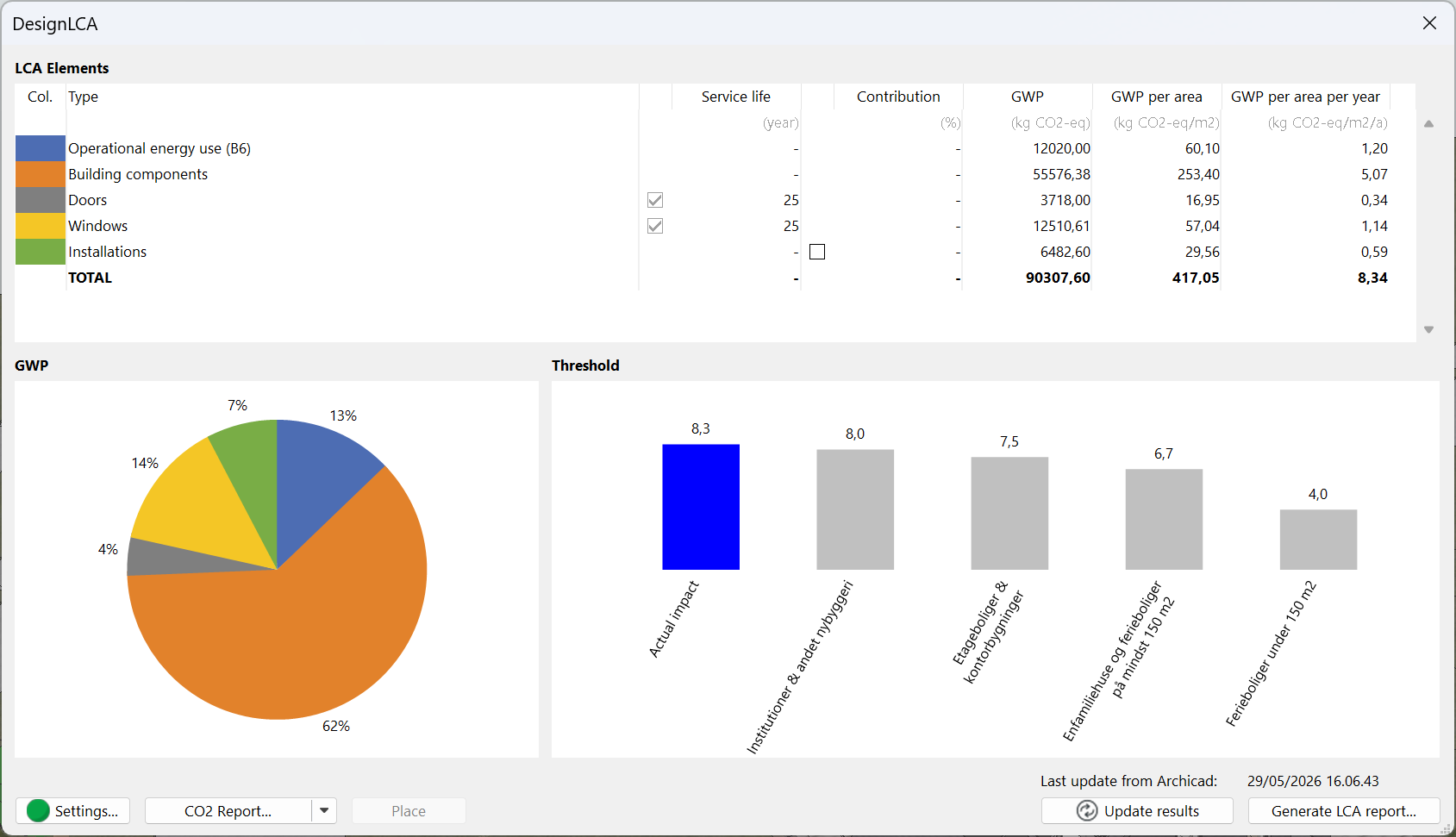

DesignLCA resultat fra de tidlige faser, baseret på generiske CO2e-værdier og energiberegning med Archicad Energy Evaluation.

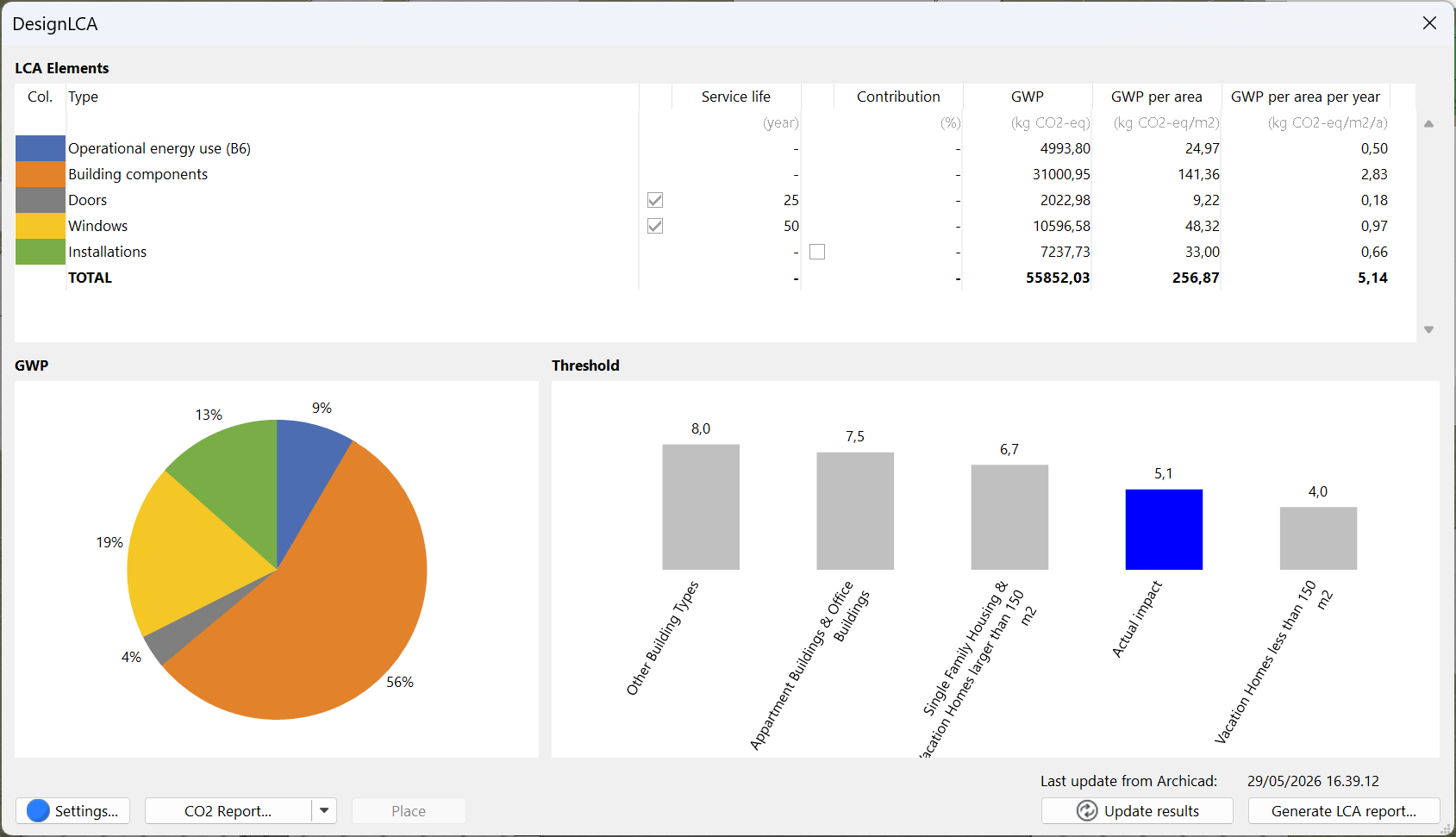

DesignLCA resultat da modellen var i den sene skitsering/tidlige projektering og det endelige DesignLCA resultat efter bl.a. at have skiftet generisk materiale data ud med produktspecifik, modellere mere detaljeret, osv.

I vores projekt blev LCA-resultatet reduceret fra 8.34 kg CO₂e/m²/år til 5.14 kg CO₂e/m²/år. Reduktionen skyldtes blandt andet optimering af materialevalg, udskiftning af generiske materialedata med produktspecifikke EPD'er samt en mere præcis afgrænsning af beregningsgrundlaget. Ved beregning af klimaaftrykket fra byggematerialerne blev referencearealet som er specificeret i BR18 anvendt, mens det opvarmede areal blev anvendt ved beregning af klimaaftrykket fra den operationelle energi.

DesignLCA resultat da modellen var i den sene skitsering/tidlige projektering og det endelige DesignLCA resultat efter bl.a. at have skiftet generisk materiale data ud med produktspecifik, modellere mere detaljeret osv.

VELUX vinduer

I projektet blev solindfald og energiforbrug blandt andet optimeret gennem anvendelsen af VELUX ovenlysvinduer. Vinduerne blev indsat direkte fra VELUX Library, som giver mulighed for at konfigurere vinduestyper, størrelser, egenskaber og tilbehør på et højt detaljeriªngsniveau. Biblioteket indeholder desuden links til produktspecifikke EPD'er for både vinduer og tilhørende komponenter såsom indvendig og udvendig solafskærmning, linings og øvrigt tilbehør.

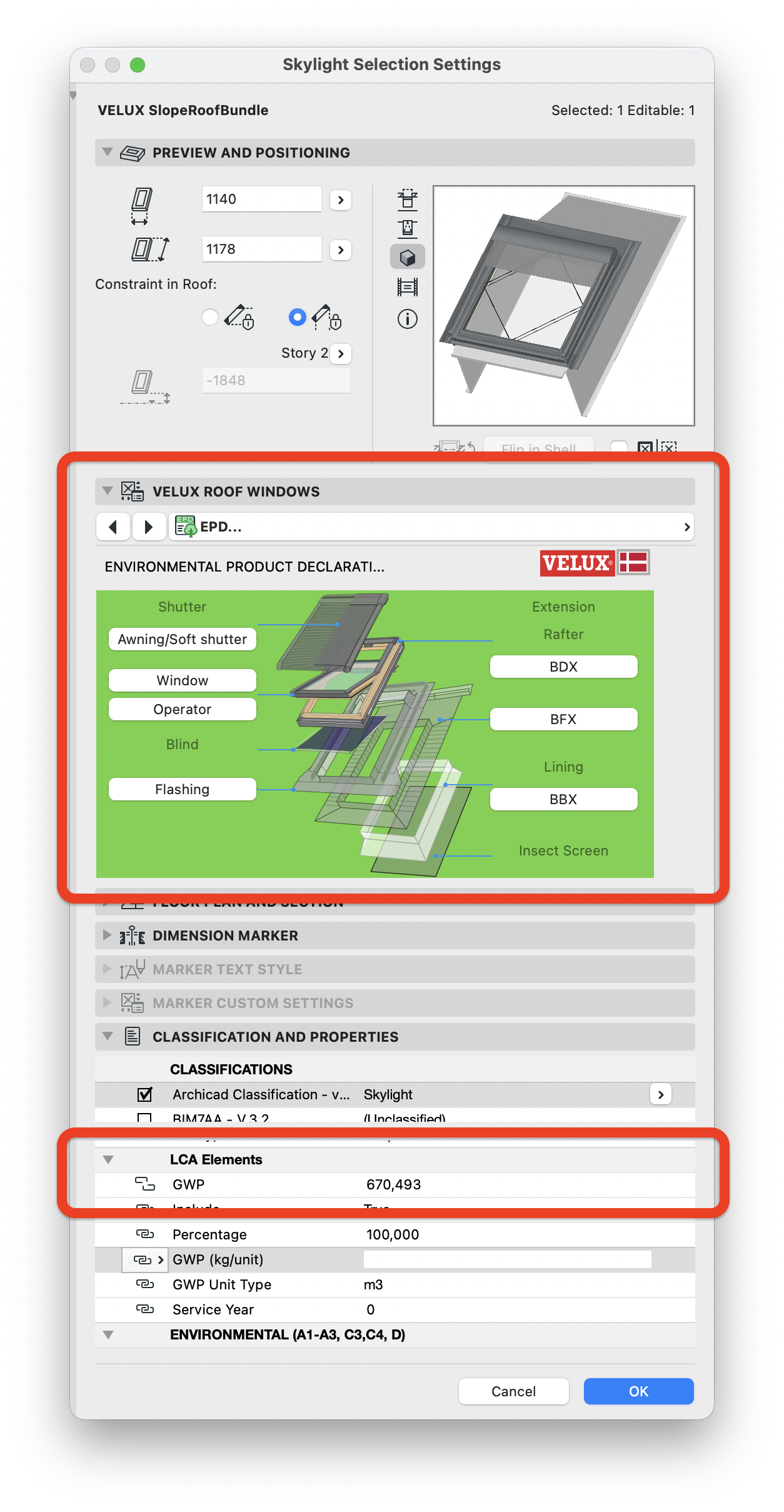

For at opnå en mere retvisende LCA blev de generiske værdier for ovenlysvinduerne erstattet med produktspecifikke GWP-værdier baseret på VELUX' EPD'er. GWP-værdierne blev beregnet ud fra vinduesdimensionerne med udgangspunkt i de tilhørende EPD'er og efterfølgende indtastet i “Skylight Selection Settings” under “Classification and Properties” i GWP-feltet under fanen “LCA Elements”.

Dermed blev klimaaftrykket fra hvert enkelt ovenlysvindue baseret på dokumenterede produktspecifikke data frem for generiske antagelser, hvilket bidrog til en mere præcis beregning af bygningens samlede klimaaftryk.

Energiberegning

Vi har haft særligt fokus på energiforbruget til bygningens drift under udarbejdelsen af Project Development Guide. Placeringen af vinduer, bygningens geometri og orientering har været centrale parametre i arbejdet med at minimere energiforbruget. Klimapåvirkningen fra energiforbruget indgår som en del af LCA-beregningen, og det er derfor en fordel at inddrage energianalyser allerede i de tidlige designfaser. Da driftsenergien udgør en væsentlig del af bygningens samlede klimaaftryk, kan tidlige designbeslutninger have stor betydning for det endelige resultat.

I skitseringsfasen blev Archicads integrerede energisimulering, Energy Evaluation, anvendt til at estimere bygningens energibehov. Energy Evaluation er baseret på beregningsmotoren fra StruSoft VIP-Energy, og resultaterne kan overføres automatisk til DesignLCA, hvor energiforbruget inkluderes i LCA-beregningen. For at sikre korrekte resultater er det vigtigt at anvende de emissionsfaktorer, der svarer til bygningens forventede ibrugtagningsår. Disse kan aflæses i de predefinerede Layouts, der følger med den danske lokalisering til Archicad.

I de senere projekteringsfaser blev energiberegningerne udført af VELUX i programmet IDA ICE. Selvom beregningen foretages i et eksternt program, kan resultaterne fortsat integreres i DesignLCA. Dette gøres ved at beregne den årlige klimabelastning på baggrund af bygningens el- og varmeforbrug, den anvendte energikilde samt de relevante emissionsfaktorer. Resultatet omregnes til kg CO₂e/år og indtastes efterfølgende under “Operational CO₂ Emission” i DesignLCAs Settings.

Energiproduktion fra bygningsintegrerede solceller, kan enten være indregnet direkte i energiberegningen – som det var tilfældet i dette projekt – eller tilføjes separat i DesignLCA under “Solar Panels” i DesignLCA Settings.

Både Archicads Energy Evaluation og IDA ICE simulerer energibehovet på baggrund af bygningens geometri, konstruktioner og lokale klimadata. Dermed bliver selv mindre designændringer afspejlet i resultaterne, eksempelvis ændringer i bygningens orientering på grunden, vinduesplacering eller vinduernes tilbagetrækning i facaden. Energiberegningen fungerer derfor ikke blot som dokumentation, men som et aktivt designværktøj, der understøtter beslutninger gennem hele projektforløbet.

Dokumentation

Når projektets løsninger er fastlagt, skal den endelige LCA dokumenteres på en overskuelig og transparent måde. DesignLCA indeholder som en del af den danske lokalisering et færdigt dokumentationslayout, som automatisk samler de nødvendige oplysninger til den endelige rapportering.

Dokumentationen giver blandt andet overblik over det samlede LCA-resultat, anvendte EPD'er og tilhørende URL-referencer samt fordelingen af klimaaftrykket på materialer, bygningsdele og arealopgørelse. Når den endelige LCA-beregning er gennemført, opdateres dokumentationen automatisk på baggrund af modellen, hvilket sikrer sammenhæng mellem projekt og rapportering.

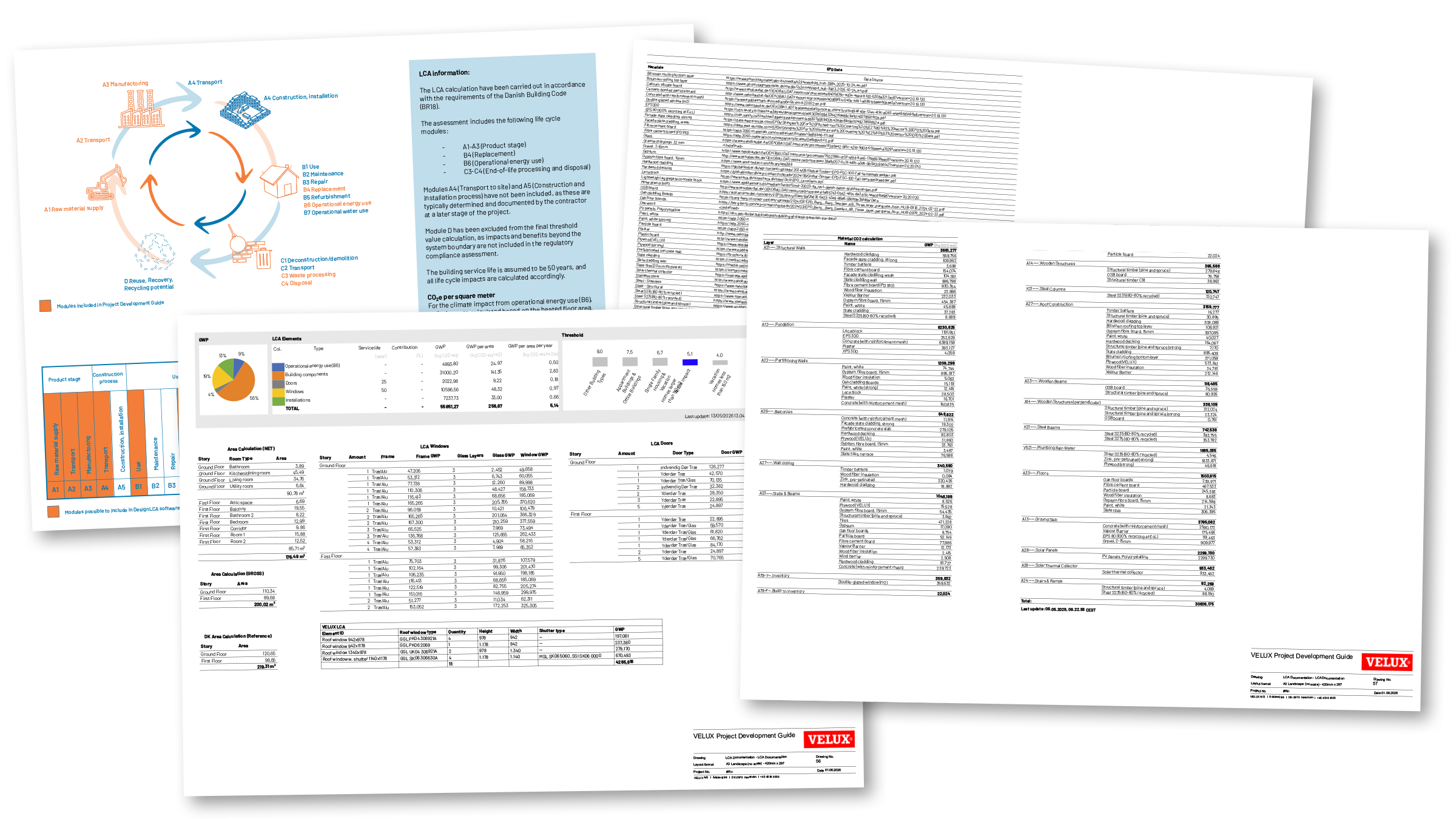

Som del af den danske lokalisering til Archicad er der predefineret Layouts til dokumentation af LCA til brug for eksempelvis ansøgning om ibrugtagningstilladelse. Layoutet øverst til venstre er særligt udarbejdet til VELUX Development Guide, for at introducere en dansk tilgang til LCA som det er beskrevet i bygningsreglementet.

Som supplement til den samlede LCA blev der desuden udarbejdet en særskilt oversigt over klimaaftrykket fra VELUX-vinduerne. Layoutet kan tilpasses efter projektets behov, så de mest relevante resultater og analyser fremhæves i den endelige præsentation.

LCA som del af et BIM-workflow

Ingen er længere i tvivl om vigtigheden i at arbejde med at begrænse bygningers klimaaftryk mest muligt gennem gennemtænkt design. Ved at integrere LCA direkte i BIM-processen bliver klimavurderinger en naturlig del af projekteringen frem for en afsluttende kontrol. Erfaringerne fra VELUX Project Development Guide viser, at tidlige analyser af materialer, energi og dagslys gør det muligt at træffe mere kvalificerede designbeslutninger og løbende optimere projektets klimaaftryk. Samtidig sikrer koblingen mellem model, beregninger og dokumentation en mere effektiv og transparent arbejdsgang gennem hele projektforløbet.

Det er ikke noget som kræver dyrt software eller lang efteruddannelse, men faktisk kan man komme hele vejen med gratis plugins til ens tegnesoftware og så lidt snusfornuft i de processer projektet gennemgår fra skitse til aflevering.
